NQ6-C-01模块是一款超低功耗超高灵敏度GPS接收模组,采用业界最通用的12×16mm的封装形式,可以完美胜任定位,跟踪,导航等多种应用需求。广泛适用于车载DVD、 PND、DVR、可携式装置,测量设备,人员定位管理,跟踪测速设备,授时设备,宠物跟踪, 学护管理卡,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。
产品应用范围
典型应用
♦ 个人定位和汽车导航、定位等轨迹追踪产品
♦ PDA、Pocket PC 和其他便携设备领域
♦ 面积测量及距离测量等测绘产品
♦ 同步 UTC 时间及授时领域
♦ 轨迹记录及 GPS 数据点校准
♦ 电子狗,学护卡等产品
产品优点
♦ 单面表贴,二次SMT方案,更快速的应用
♦ 采用无铅工艺制造,符合RoHS标准
♦ UART / TTL、USB2.0、DDC/I2C 可选输出
♦ 丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200]
♦ 可任意设置搭配输出语句:NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
♦ 支持可调的数据刷新率:1Hz-10Hz
♦ 卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位 用户可以 自由设置
♦ 支持定位 PPS 指示灯:未定位前常亮或者关闭;定位后闪烁
♦ 支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服务
技术特性
模块性能 |
|
芯片 |
UBX-G7020 |
频率 |
L1, 1575.42MHz |
协议 |
NMEA 0183 v2.3 Default:GGA,GSA,GSV,RMC Support:VTG,GLL, NMEA Command |
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
通道 |
56 |
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
灵敏度 |
跟踪:-160dBm 捕捉:-158dBm 冷启动-146dBm |
冷启动 |
平均29秒 |
温启动 |
平均28秒 |
热启动 |
平均1秒 |
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
最大高度 |
18000 米 |
最大速度 |
515 m/s |
最大加速度 |
≤ 4G |
更新频率 |
1-10 Hz |
A-GPS |
AssistNow on-line and off-line |
接口 |
|
I/O Pins |
3 serial ports |
物理特性 |
|
类型 |
24 pin stamp holes |
外形尺寸 |
16.0mm * 12.2 mm * 2.4mm (+/- 0.5mm) |
电源 |
|
电源 |
3.3VDC ±5% |
备份电压 |
1.8~3.6VDC |
耗电量 |
搜索: 76mW@3.3V(±2%) 追踪: 66mW@3.3V(±2%) |

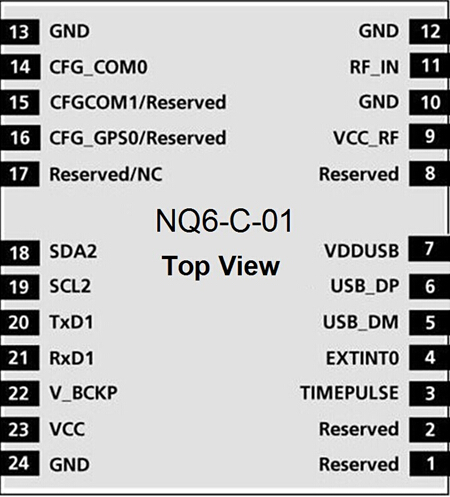

模块引脚分配
