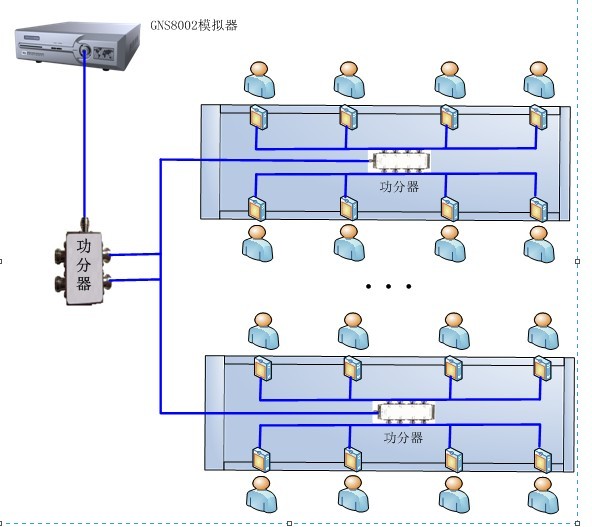

连接示例

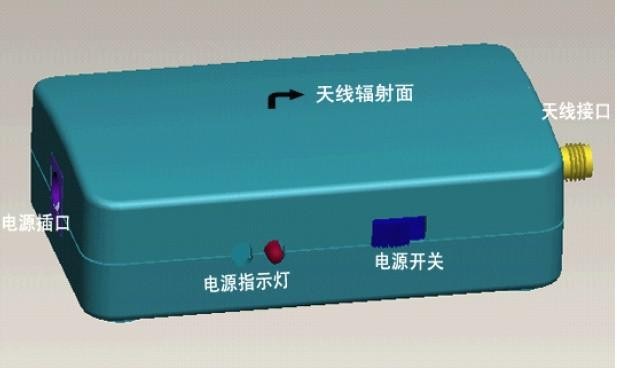

1.卫星信号转发（BGT1568）

◆用途：将室外卫星信号覆盖到室内环境。方便用户在室内进行卫星接收机主要功能的定性测试。

◆卫星频点：GPS L1 1575.42MHz/BD2  1561.098MHz

◆特性

◆增益：GAIN：33dB （TYPICAL）

◆输入回波损耗：INPUT RETURN LOSS : 2.0 (MAX)

◆供电电压：POWER：7~9V（DC）

◆搭配天线：20米线长、RG58、高增益天线

◆天线连接方式：ANTENNA CONNECTION : SMA

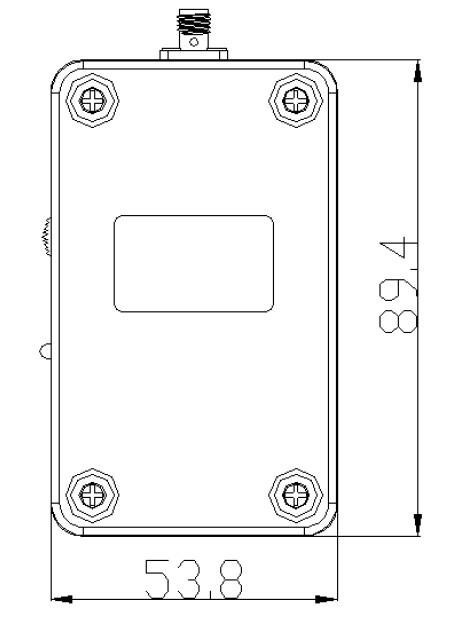

◆外形尺寸

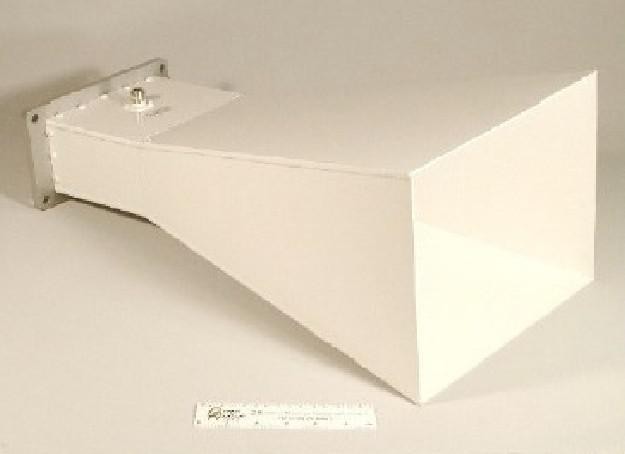

2. 喇叭发射天线（BGT1568）

◆用途：通过连接卫星信号模拟源，测试卫星接收机与接收天线的耦合性能。

◆卫星频点：GPS L1 1575.42MHz/BD2 1561.098MHz/Glonass L1  1602.0MHz

◆特性

增益：GAIN：7.5--10dBm （TYPICAL）

VSWR: 1.2

连接方式： SMA

温度范围：-50℃-80℃

重量：1500g

◆外观尺寸

180mm*160mm*240mm

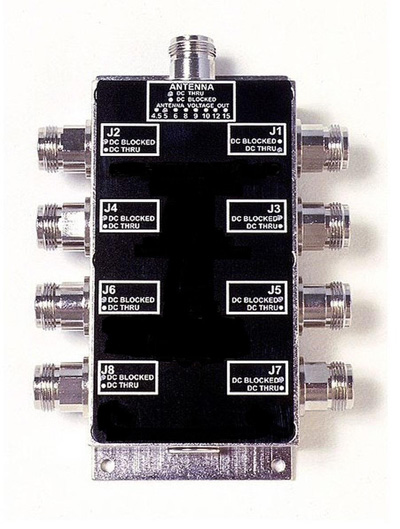

3. 功分器（PA1F8）

◆用途：通过连接卫星信号源，将卫星信号分配给多台接收机。做同步测试。

◆卫星频点：GPS L1 1575.42MHz/BD2  1561.098MHz/Glonass L1  1602.0MHz

◆特性

增益：GAIN：18dBm

输入VSWR: 2.0

输出VSWR：1.8

阻抗：50ohm

隔离度：10dBm

连接方式：SMA

• 外形尺寸
