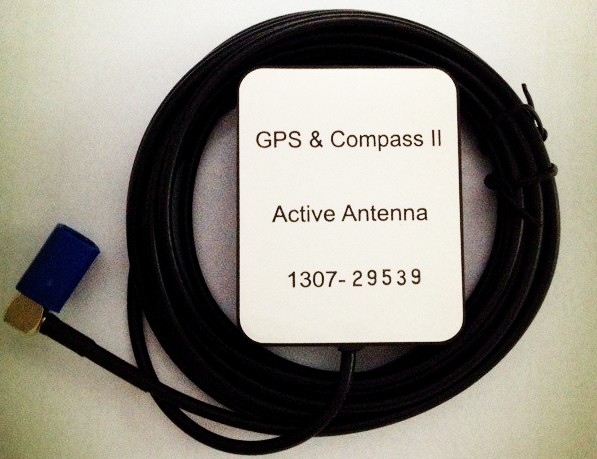

一、通用型
 |
|
| 推荐型号 | R2J1（通用型） |
| 电气性能 | |
| Patch尺寸 | 25*25*6 |
| 频率范围 | L1：1575MHz±2.0MHzB1：1561MHz±2.0MHz |
| 极化方式 | RHCP |
| 电压驻波比（Patch） | 〈1.2 |
| 电压驻波比（Overall) | 〈1.5 |
| 带宽 | >20MHz |
| 阻抗 | 50ohm |
| LNA增益 | 28±3dB |
| 工作电压 | 3.3±0.3V |
| 电流消耗 | 13mA(at3.3V) |
| 噪声系数 | 〈1.5 |
| 结构特性 | |
| 外形尺寸 | 54*44*17 |
| 电缆组件 | RG174 |
| 线长 | 1米/2米/3米/5米 |
| 连接器 | SMA弯头/直头 |
| 安装方式 | 磁钢/胶贴 |
| 环境特性 | |
| 工作温度 | -40℃至+80℃ |
| 储存温度 | -45℃至+85℃ |
| 盐雾 | >48H |
| 防水 | IPX6 |

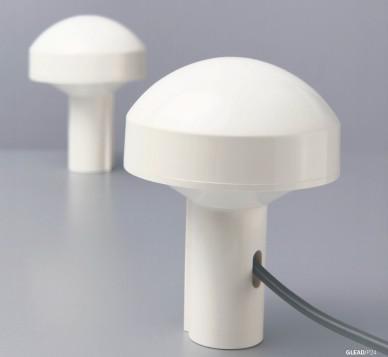

二、航海型
 |
|
| 推荐型号 | FR2J1（航海型） |
| 电气性能 | |
| Patch尺寸 | 25*25*6 |
| 频率范围 | L1：1575MHz±2.0MHzB1：1561MHz±2.0MHz |
| 极化方式 | RHCP |
| 电压驻波比（Patch） | 〈1.2 |
| 电压驻波比（Overall) | 〈1.5 |
| 带宽 | >20MHz |
| 阻抗 | 50ohm |
| LNA增益 | 28±3dB |
| 工作电压 | 3.3±0.3V |
| 电流消耗 | 35.5mA(At3.3V) |
| 噪声系数 | 〈1.5 |
| 结构特性 | |
| 外形尺寸 | 96*126 |
| 电缆组件 | RG58 |
| 线长 | 3米/5米/8米/10米 |
| 连接器 | BNC直头/SMA直头 |
| 安装方式 | 夹具 |
| 环境特性 | |
| 工作温度 | -40℃至+80℃ |
| 储存温度 | -45℃至+85℃ |
| 盐雾 | >48H |
| 防水 | IPX7 |
