NQ7-T-01模块是一款超低功耗超高灵敏度GPS接收模组，采用业界最通用的12×16mm的封装形式，可以完美胜任定位，跟踪，导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置，测量设备，人员定位管理，跟踪测速设备，授时设备，宠物跟踪， 学护管理卡，交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。
产品应用范围
典型应用
♦ 个人定位和汽车导航、定位等轨迹追踪产品
♦ PDA、PocketPC和其他便携设备领域
♦ 面积测量及距离测量等测绘产品
♦ 同步UTC时间及授时领域
♦ 轨迹记录及 GPS 数据点校准
♦ 电子狗，学护卡等产品
产品优点
♦ 单面表贴，二次SMT方案，更快速地应用
♦ 采用无铅工艺制造，符合 RoHS 标准
♦ UART / TTL输出
♦ 采用 0.5PPM 高精度TCXO，额外的SAW和两级LNA
♦ 丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200]
♦ 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
♦ 支持可调的数据刷新率：1Hz-10Hz
♦ 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
♦ 应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位用户可以 自由设置
♦ 支持 AssistNow Online 和 AssistNow Offline 等 A-GPS 服务
♦ 支持快速捕获功能
技术特性
|
模組性能 |
|
|
芯片 |
ublox UBX-G7020 |
|
频率 |
GPS-L1, 1575.42MHz |
|
协议 |
NMEA 0183 v2.3 Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
通道 |
56 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
灵敏度 |
跟踪:-162dBm 重捕获:-160dBm 冷启动:-148dBm |
|
冷开机 |
平均29秒 |
|
温启动 |
平均28秒 |
|
暖开机 |
平均1秒 |
|
精度 |
HorizontalPosition:Autonomous<2.5maverage, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
18000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≦ 4G |
|
更新频率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
界面 |
|
|
I/O Pins |
1 serial ports |
|
物理特性 |
|
|
类型 |
24 pin stamp holes |
|
外形尺寸 |
16.0mm * 12.2 mm * 2.4mm |
|
电源 |
|
|
电源 |
3.3VDC ±5% |
|
备份电压 |
1.8~3.6VDC |
|
耗电量 |
搜索: 96mW@3.3V(±2%) 追踪: 83mW@3.3V(±2%) |
|
工作环境 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-40℃ to 85℃
|

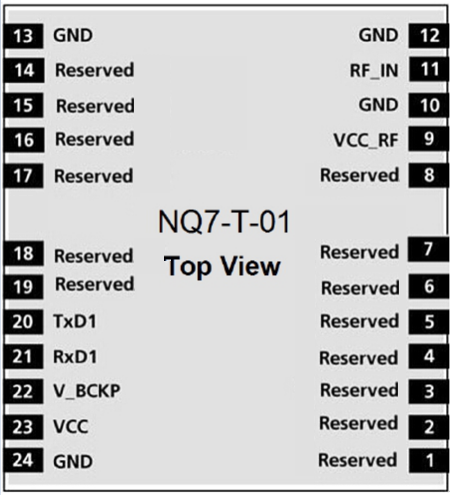

模块引脚分配
模块焊盘尺寸
