GM7020-V25 是一款外置低功耗超高灵敏度便携式卫星接收模组, 该产品采用 ublox 第七代芯片设计，支持GPS L1频段。集成定位芯片，陶瓷天线体，LNA。支持多种SBAS 信号接收处理，向用户提供快速、准确的高性能定位体验。人工焊线与外接设备相连接。可广泛使用在车载监控，个人定位，行业设备之上，安装方便，可靠性强。

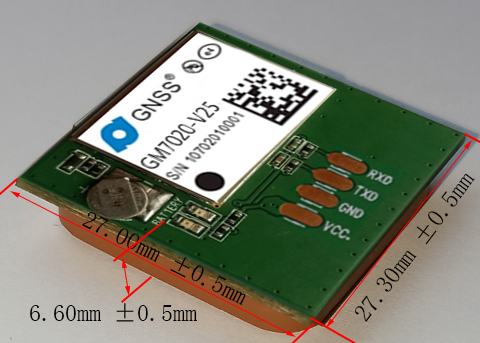

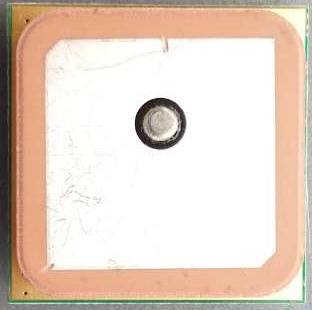

天线模组外观:
产品应用范围
产品优点
l 采用高灵敏度基带设计，接收机在城市峡谷及复杂环境中仍保持出色的定位效果
l 采用无铅工艺制造，符合 RoHS 标准
l UART输出
l 采用 0.5PPM 高精度 TCXO，两级LNA
l 丰富的数据输出速率：9600bps(默认) [可选: 4800，9600，19200，38400，57600，115200]
l 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
l 支持PPS定位输出：定位前指示灯常亮或关闭，定位后闪烁
l 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
l 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位
典型应用
l 个人定位和汽车导航、定位等轨迹追踪产品
l PDA、Pocket PC 和其他便携设备领域
l 面积测量及距离测量等测绘产品
l 轨迹记录及 GPS 数据点校准
l 电子狗等产品
技术特性
|
模组性能 |
|
|
模块 |
u-blox 7020 |
|
通道数 |
56通道 u-blox 通用引擎 |
|
系统 |
GPS L1 C/A,SBAS |
|
协议 |
NMEA 0183 V3.0 Default: GGA,GSA,GSV,RMC |
|
可用波特率 |
9600bps (默认) |
|
灵敏度 |
跟踪：-162dBm 冷启动：-148dBm 重捕获：-160dBm |
|
冷启动 |
平均28秒 |
|
辅助启动动 |
平均2秒 |
|
热启动 |
平均1秒 |
|
精度 |
Horizontal Position： 2.0m average Velocity: 0.1 m/s |
|
更新频率 |
1-10Hz |
|
A-GPS |
AssistNow Online and AssistNow Offline |
|
天线规格 |
|
|
天线尺寸 |
25*25*4mm |
|
工作频率 |
GPS L1:1575.42 MHz |
|
驻波比 |
≤1.5 |
|
带宽 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
极化方式 |
RHCP |
|
电源 |
|
|
电源 |
3.3-5V DC (±5%) 推荐是 5V 备份电池电压为 1.8-3.6V DC（可选件） |
|
耗电量 |
搜索：195mW@5V(±2%) 追踪：155mW@5V(±2%) |
|
可靠性 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-40℃ to 85℃ |
|
震动测试 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
