1.产品概述
GM232-V3 是一款外置低功耗超高灵敏度便携式多系统卫星接收模组，集成ublox-8030 定位芯片，陶瓷天线体，LNA。采用SIPEX的SP3232EEN芯片， 传输稳定，持久耐用，可以应对复杂的电磁环境，提高工作效率 。可广泛使用在车载监控，个人定位管理，跟踪测速，交车跟踪定位，出租车跟踪定位，公司车辆跟踪定位，物流车辆跟踪定位，汽车物联网，挖掘机定位等产品，安装方便，可靠性强。

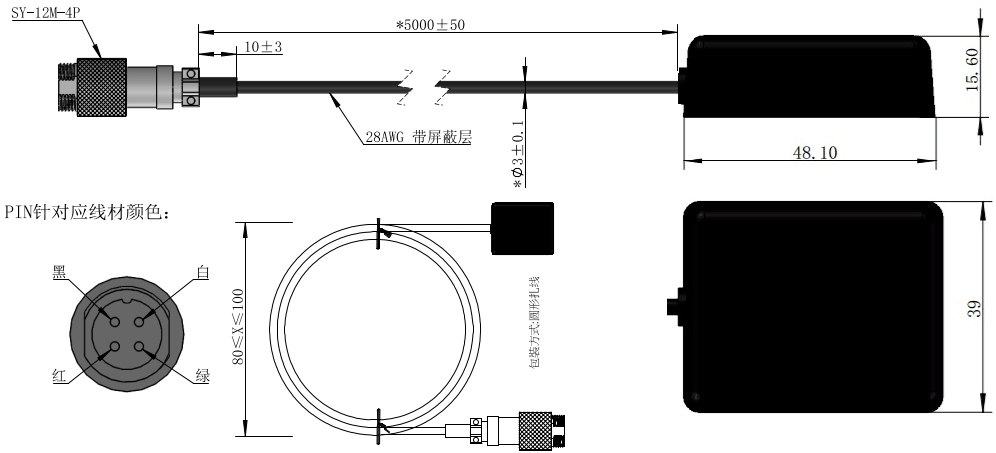

产品结构图:
2.产品应用范围
典型应用
- 个人定位和汽车导航、定位等轨迹追踪产品
- PDA、Pocket PC 和其他便携设备领域
- 面积测量及距离测量等测绘产品
- 同步UTC时间及授时领域
- 轨迹记录及 GPS 数据点校准
- 电子狗，学护卡等产品
产品优点
- GPS、GLONASS、BeiDou、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎
- 采用无铅工艺制造，符合 RoHS 标准
- RS232 输出
- 丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200]
- 可任意设置搭配输出语句：NMEA 0183 V4.0(GGA, GSA, GSV, RMC, VTG, GLL)
- 采用0.5PPM高精度温度补偿晶体(TCXO)、额外的SAW和两级LNA
- 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
- 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位模式
- 支持可调的数据刷新率：1Hz-10Hz
- 支持AssistNow Online和 AssistNow Offline等 A-GPS服务
3. 技术特性
|
模块性能 |
|
|
芯片 |
ublox UBX-M8030 |
|
频率 |
GPS L1, 1575.42MHz BD2 B1 ,1561.098MHz GLONASS L1, 1602.5625MHz |
|
协议 |
NMEA 0183 V4.0 Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
通道 |
72 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
灵敏度 |
跟踪:-167dBm 重捕获:-160dBm 冷启动：-148dBm |
|
冷启动 |
平均26秒 |
|
温启动 |
平均10秒 |
|
热启动 |
平均1秒 |
|
精度 |
HorizontalPosition: 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
50000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≦ 4G |
|
更新频率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
接口 |
|
|
I/O Pins |
4芯航空接头（SY-12M-4P公头） |
|
物理特性 |
|
|
线长 |
5米 |
|
电源 |
|
|
电源 |
5VDC ±5% |
|
备份电压 |
1.8~3.6VDC |
|
耗电量 |
搜索: 120mW@5V(±2%) 追踪: 96mW@5V(±2%) |
|
可靠性 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-45℃ to 85℃ |
|
震动测试 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
