1.产品概述
GM8232-4PIN-3M 是一款外置低功耗超高灵敏度便携式多系统GNSS卫星接收模组, 该产品采用 ublox 第八代芯片设计，支持GPS/ BDS/Glonass/ Galileo/ SBAS（WAAS、EGNOS、MSAS、GAGAN）。采用RS232接口，集成定位芯片，陶瓷天线体，LNA。支持多种SBAS 信号接收处理，具备全方位功能，向用户提供快速、准确的高性能定位体验。人工焊线与外接设备相连接。可广泛使用在车载监控，个人定位，行业设备之上，安装方便，可靠性强。

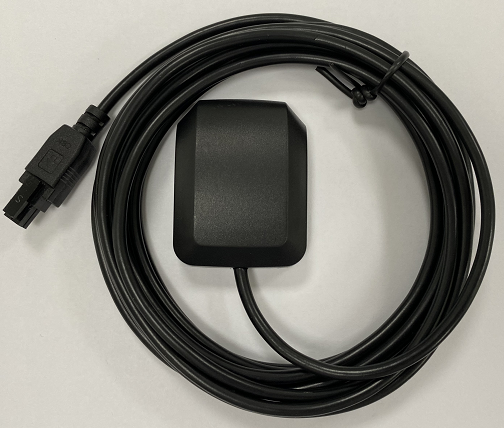

天线模组外观:
2.产品应用范围
产品优点
l 采用高灵敏度基带设计，接收机在城市峡谷及复杂环境中仍保持出色的定位效果
l 72通道 u-blox 引擎，支持GPS/BD/ Glonass/ Galileo 两种系统组合定位模式
l 采用无铅工艺制造，符合 RoHS 标准
l RS232输出方式
l 采用 0.5PPM 高精度 TCXO，两级LNA
l 丰富的数据输出速率：9600bps(默认) [可选: 4800，9600，19200，38400，57600，115200]
l 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
l 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
l 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位
典型应用
l 个人定位和汽车导航、定位等轨迹追踪产品
l PDA、Pocket PC 和其他便携设备领域
l 面积测量及距离测量等测绘产品
l 轨迹记录及 GPS 数据点校准
l 电子狗等产品
3.技术特性
|
模组性能 |
|
|
模块 |
u-blox 8030 |
|
通道数 |
72通道 u-blox 通用引擎 |
|
系统 |
GPS/QZSS L1 C/A, BD2 B1 , GLONASS L1 ,Galileo,SBAS |
|
协议 |
NMEA 0183 V3.0 Default: GGA, GLL, GSA, GSV, RMC, VTG, TXT |
|
可用波特率 |
9600bps (默认) |
|
灵敏度 |
跟踪：-167dBm 冷启动：-148dBm 温启动：156dBm |
|
冷启动 |
平均26秒 |
|
辅助启动 |
平均2秒 |
|
重捕获 |
平均1秒 |
|
精度 |
Horizontal Position： 2.0m average Velocity: 0.1 m/s |
|
更新频率 |
1-10Hz |
|
A-GPS |
AssistNow Online and AssistNow Offline |
|
天线规格 |
|
|
天线尺寸 |
25*25*4mm |
|
工作频率 |
GPS L1:1575.42 MHz BD2 B1:1561.098 MHz GLONASS L1:1602.5625 MHz |
|
驻波比 |
≤1.5 |
|
带宽 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
极化方式 |
RHCP |
|
电源 |
|
|
电源 |
3.3-5V DC (±5%) 推荐是 5V
|
|
耗电量 |
搜索：130mW@5V(±2%) 追踪：108mW@5V(±2%) |
|
外观特性 |
|
|
外观尺寸 |
48.6*39.2*15.2mm |
|
安装方式 |
3M胶贴 |
|
连接器 |
MIX 3.0 4PIN黑色插头公头 |
|
线长 |
3m |
