1.产品概述
GM226-V25-TP 是一款内置贴片式低功耗超高灵敏度便携式双系统卫星接收模组, 该产品采用了最新一代和芯星通C6226芯片设计，同时支持GPS L1、 BD2 B1、 BD3 B1， 集成定位芯片，陶瓷天线体，LNA。支持多种SBAS 信号接收处理，向用户提供快速、准确的高性能定位体验。可广泛使用在车载监控，个人定位，行业设备之上，安装方便，可靠性强。

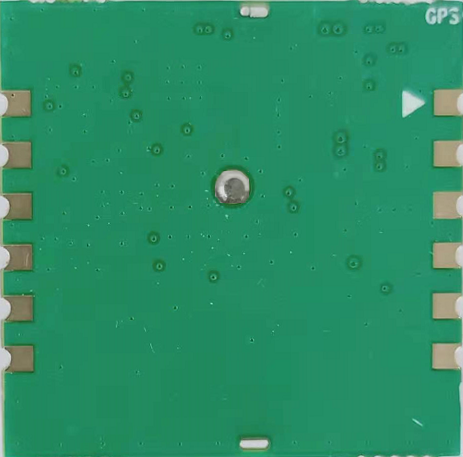

天线模组外观:
模组尺寸：27.2*27.2*7 mm
2.产品应用范围
产品优点
l 64通道U-Engine通用引擎，支持GPS和BDS双系统联合定位和单系统独立定位模式
l 采用 Ultra-sense 高灵敏度基带设计，接收机在城市峡谷及复杂环境中仍保持出色的定位效果
l 采用无铅工艺制造，符合 RoHS 标准
l UART输出
l 采用 0.5PPM 高精度 TCXO
l 丰富的数据输出速率：9600bps(默认) [可选: 4800，9600，19200，38400，57600，115200]
l 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
l 内建RTC晶体，两级 LNA，集成Flash，支持固件更新
l 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
l 支持稳定定位后 1PPS 输出
l 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位
典型应用
l 个人定位和汽车导航、定位等轨迹追踪产品
l PDA、Pocket PC 和其他便携设备领域
l 面积测量及距离测量等测绘产品
l 轨迹记录及 GPS 数据点校准
l 电子狗等产品
3.技术特性
|
模组性能 |
|
|
芯片 |
Unicore UC6226KT |
|
通道 |
64通道U-Engine通用引擎 |
|
频率 |
GPS L1:1575.42±2.046MHZ BD2 B1:1561.098±2.046MHZ BD3 B1:1575.42±16.368MHZ |
|
协议 |
NMEA 0183 4.1 Default: GGA,GSA,GSV,RMC,NOTICE |
|
可用波特率 |
9600bps默认 |
|
灵敏度 |
跟踪： GPS:-162dBm/BD:-162dBm 重捕获：GPS:-160dBm/BD:-160dBm 冷启动：GPS:-148dBm/BD:-146dBm |
|
冷启动 |
平均29秒 |
|
温启动 |
平均28秒 |
|
热启动 |
平均1秒 |
|
精度 |
Horizontal Position：Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s
|
|
更新频率 |
1Hz |
|
A-GPS |
UniAssist on line |
|
天线规格 |
|
|
天线尺寸 |
25*25*4mm |
|
驻波比 |
≤1.5 |
|
带宽 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
极化方式 |
RHCP |
|
电源 |
|
|
电源 |
3.3V |
|
V-BACK |
1.8~3.6V（电流：≈55uA） DC |
|
耗电量 |
搜索：118mW@3.3V(±2%) 追踪：93mW@3.3V(±2%) |
|
可靠性 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-40℃ to 85℃ |
|
震动测试 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
