GM226-V1.0 是一款外置超高灵敏度超低功耗的便携式多系统高性能的卫星接收模组，该产品采用了最新 代和芯星通C6226芯片设计，面向全球应用，支持 GPS、 GLONASS、北斗、 Galileo，可多系统联合定位，支持多种SBAS 信号接收处理，向用户提供快速、准确的高性能定位体验。采用小型封装形式，集成定位芯片，陶瓷天线体，LNA。人工焊线与外接设备相连接。可广泛使用在车载监控，个人定位，行业设备之上。安装方便，可靠性强。

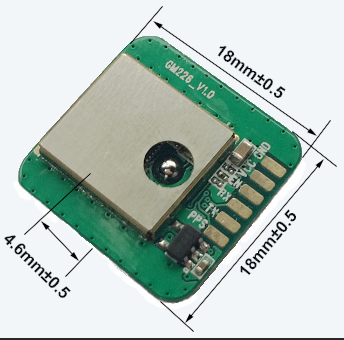

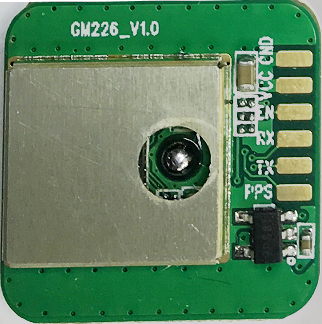

天线模组外观:
产品应用范围
产品优点
- 64通道U-Engine通用引擎，支持多系统联合定位
- 采用 Ultra-sense 高灵敏度基带设计，接收机在城市峡谷及复杂环境中仍保持出色的定位效果
- 采用无铅工艺制造，符合 RoHS 标准
- UART输出
- 采用 KDS 0.5PPM 高精度 TCXO
- 丰富的数据输出速率：9600bps(默认) [可选: 4800，9600，19200，38400，57600，115200]
- 可任意设置搭配输出语句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
- 集成Flash，支持固件更新
- 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
- 应用场景：自适应步行模式-车载模式-静态模式-便携模式-空降模式及 2D&3D 定位
- 支持快速捕获功能及A-GPS服务
典型应用
- 个人定位和汽车导航、定位等轨迹追踪产品
- PDA、Pocket PC 和其他便携设备领域
- 面积测量及距离测量等测绘产品
- 轨迹记录及 GPS 数据点校准
- 电子狗等产品
技术特性
|
模组性能 |
|
|
芯片 |
Unicore UC6226 |
|
通道 |
64通道U-Engine通用引擎 |
|
频率 |
GPS L1:1575.42MHZ BD B1:1561.098MHZ GLONASS L1:1602 MHz + k*562.5 kHz，k=-7~+13 |
|
协议 |
NMEA 0183 扩展北斗 |
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
灵敏度 |
跟踪: GPS:-162dBm/BD:-162dBm/GLONASS:-160dBm 重捕获:GPS:-160dBm/BD:-160dBm/GLONASS:-160dBm 冷启动:GPS:-148dBm/BD:-146dBm/GLONASS:-146dBm |
|
冷启动 |
平均29秒 |
|
温启动 |
平均28秒 |
|
热启动 |
平均1秒 |
|
精度 |
Horizontal Position：Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s
|
|
更新频率 |
1Hz |
|
A-GPS |
UniAssist on line |
|
天线规格 |
|
|
天线尺寸 |
18*18*2mm |
|
驻波比 |
≤1.5 |
|
带宽 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
极化方式 |
RHCP |
|
电源 |
|
|
电源 |
3.3-5V DC (±5%) 推荐是 5V |
|
耗电量 |
搜索：190mW@5V(±2%) 追踪：142mW@5V(±2%) |
|
可靠性 |
|
|
湿度范围 |
5% to 95% non-condensing |
|
工作温度 |
-40℃ to 85℃ |
|
储存温度 |
-45℃ to 85℃ |
|
震动测试 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
